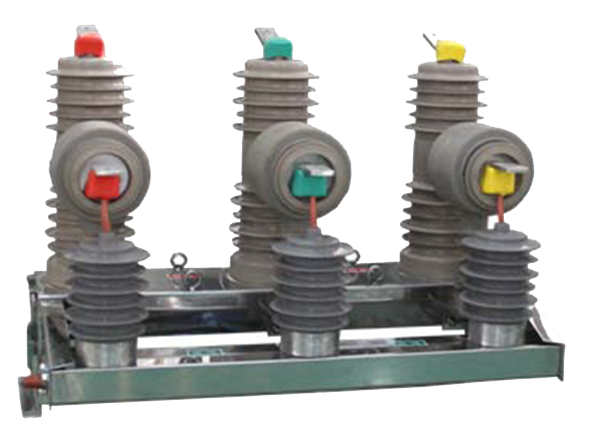

高压费控反窃电计量装置

一、概要

　　GSZW32-12/JL型高压费控反窃电计量装置采用三相四线计量模式，计量准确，实现节能降损、减碳、反窃电等功能。

　　该设备整合了电阻分压电压互感器、宽量程抗直流厚膜电阻电流互感器、10kV柱上断路器等多项自主知识产权的核心技术。

二、产品特点

1、降线损、反窃电、高精度

   设备采用三相四线计量模式，实现三元件计量，克服了传统二元件计量不能正确计量不平衡负载的缺点；达到降线损、反窃电功能。系统采用国际领先的0.2级电阻分压电压互感器和0.2S级宽量程抗直流厚膜电阻电流互感器，实现了一次侧和二次侧纯阻抗传递计量信号，避免电磁式或电容式高压互感器导致计量信号产生感性或者容性畸变的计量缺点。

    可结合厚膜电阻反窃电计量监测，及时发现检测装置范围内搭接引线和跨互感器窃电行为，做到时时比对、时时计量，北斗定位。通过4G/5G通信方式上报系统或用户要求方式上传，通知相关人员进行跟踪处理。

2、低功耗、高效益

　　设备中电阻分压电压互感器和宽量程抗直流厚膜电阻电流互感器体积小重量轻，取消了传统电磁式互感器中的铜线和铁芯，节省国家战略资源，同时消除铜损和铁损能源消耗，实现低功耗应用。宽量程抗直流厚膜电阻电流互感器在低负荷0.1%至超负荷200％ 均能准确计量，进一步提高了计量精度，为用户降损增效。

3、高可靠、长寿命

　　设备中电阻分压电压互感器和宽量程抗直流厚膜电阻电流传感器具有宽温度工作特性，在-40℃—+70℃范围内精度均达到国家标准要求，克服了普通的电磁式或者电容式互感器温漂的缺点。当电网发生雷击现象时，电阻分压电压互感器和电子式电流互感器比传统的电磁式或电容式互感器具有更高的过载能力，抗雷击性能更好。同时解决了电网谐波干扰的问题，杜绝了电磁式或者电容式互感器在电网谐波影响下出现的谐振甚至是爆炸的危险。使用寿命在15年以上。

4、节能减碳

　　设备采用高精度、低功耗电压、电流传感器，符合“碳达峰、碳中和”战略要求。　　

5、高压费控功能

　　设备具有高压费控功能，符合DL/T2821-2020高压费控装置标准要求。

6、安装简便

   设备安装在架空线电杆上，安装方便，不占用额外空间。

（设备不是高压表。互感器和电能表均可单独采购和检定。）
